Wガード
WGUARD
WGUARD
防火基準をクリアしたe-PanelのWガードは低コストで施工自由度も高い高断熱内壁パネルです
製品仕様
125mm 強度仕様

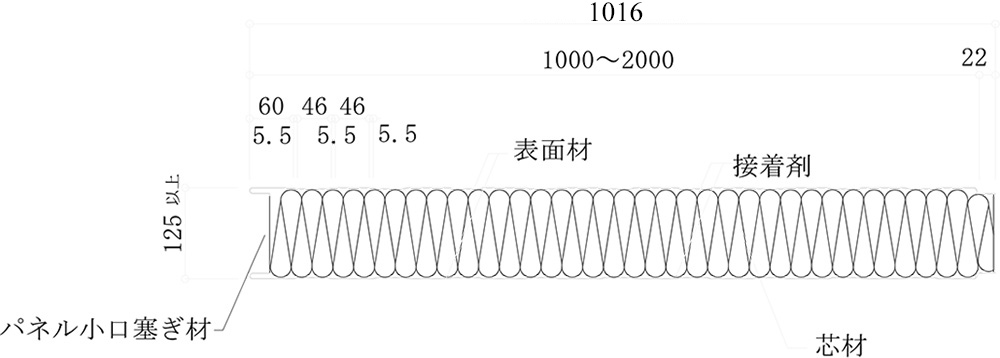

【製品形状】

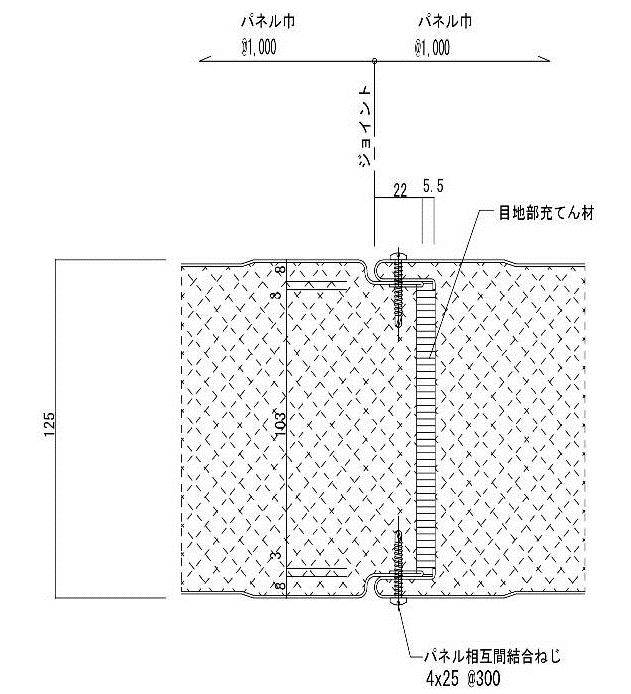

【勘合部（ビス止め）】
| 厚さ（mm） | 働き幅（mm） | 長さ（mm） | 耐火性能 国土交通省認定番号 |
|---|---|---|---|
| 125 | 1000 | 〜11,500※ | ＦＰ060ＮＰ-0204 |
| ＦＰ060ＮＰ-0204-1 |
※ 構造計算等により構造安全性が確かめられた寸法とする。構造上、スパンが高くなる場合は補強部材を中間地点等に取付対応する。
125mm

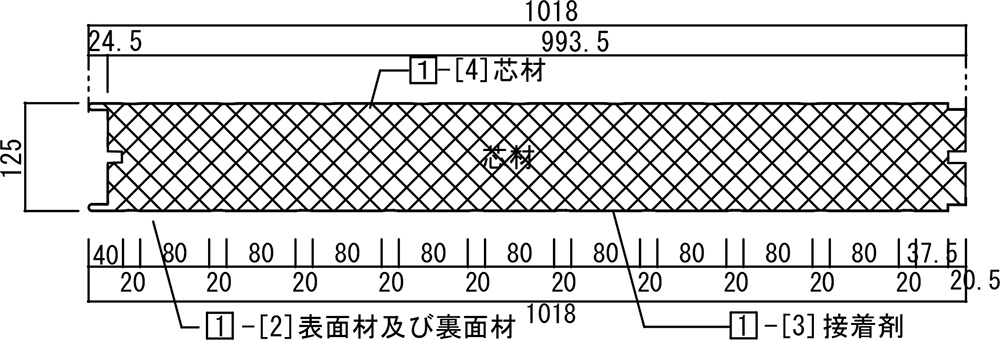

【製品形状】

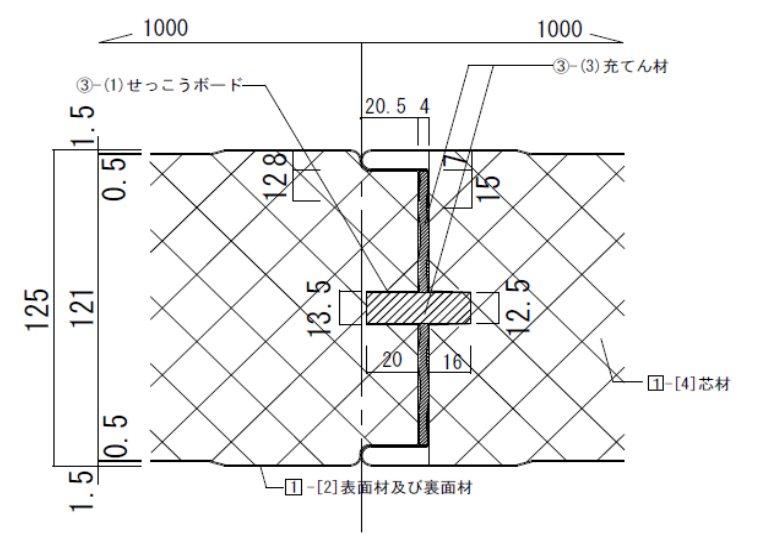

【勘合部】
| 厚さ（mm） | 働き幅（mm） | 長さ（mm） | 耐火性能 国土交通省認定番号 |
|---|---|---|---|
| 125 | 1000 | 〜10,000※ | FP060NP-0409 |
※ 構造計算等により構造安全性が確かめられた寸法とする。構造上、スパンが高くなる場合は補強部材を中間地点等に取付対応する。
100mm
【製品形状】

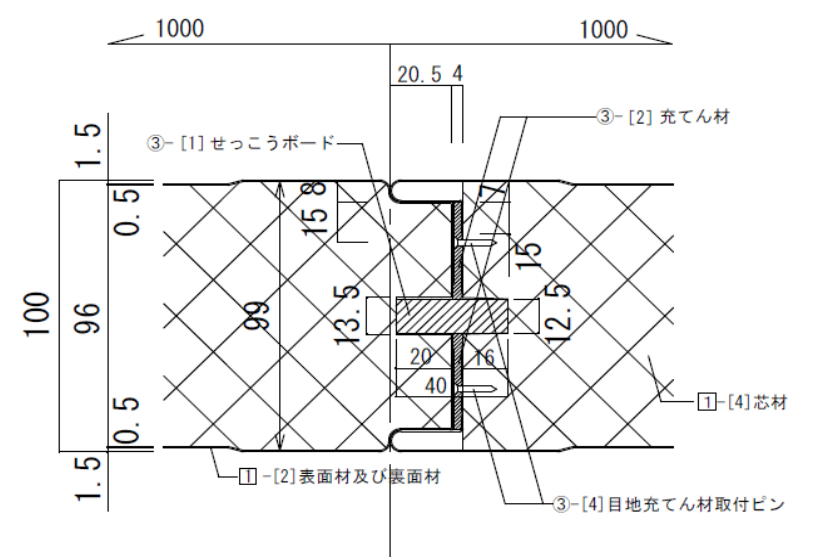

【勘合部】
| 厚さ（mm） | 働き幅（mm） | 長さ（mm） | 耐火性能 国土交通省認定番号 |
|---|---|---|---|
| 100以上 | 1000 | 〜8,000※ | FP060NP-0409 |
※ 構造計算等により構造安全性が確かめられた寸法とする。構造上、スパンが高くなる場合は補強部材を中間地点等に取付対応する。
鋼板仕様
| 鋼板タイプ | 板厚（mm） | 材質 | JIS番号※ |
|---|---|---|---|
| 素地 | 0.5～1.2 | 溶融亜鉛メッキ鋼板 | JIS G 3302 |
| カラー | 0.5～1.2 | 塗装溶融亜鉛メッキ鋼板 | JIS G 3312 |
| 素地 | 0.5～1.2 | 電気亜鉛メッキ鋼板 | JIS G 3313 |
| 素地 | 0.5～1.2 | 溶融亜鉛アルミニウム合金めっき鋼板 | JIS G 3314 |
| 素地 | 0.5～1.2 | 溶融亜鉛-5%アルミニウム合金めっき鋼板 | JIS G 3317 |
| カラー | 0.5～1.2 | 塗装溶融亜鉛-5%アルミニウム合金めっき鋼板 | JIS G 3318 |
| 素地 | 0.5～1.2 | 溶融55％アルミニウム-亜鉛合金めっき鋼板 | JIS G 3321 |
| カラー | 0.5～1.2 | 塗装溶融55％アルミニウム-亜鉛合金めっき鋼板 | JIS G 3322 |
| 素地 | 0.5～1.2 | 溶融亜鉛-アルミニウム-マグネシウム合金めっき鋼板 | JIS G 3323 |
| ＳＵＳ | 0.5～1.2 | 冷間圧延ステンレス鋼板 （ＳＵＳ430） | JIS G 4305 |
※ 海外製品 ＪＩＳ認定工場で対応可能
表面塗装 （カラー鋼板対応）
| 塗装仕様 | |
|---|---|
| ① | ポリエステル樹脂系 |
| ② | フッ素樹脂系 |
| ③ | アクリル樹脂系 |
| ④ | シリコン樹脂系 |
| ⑤ | アミノ・アレキド樹脂系 |
| ⑥ | 塩化ビニール樹脂系 |
| ⑦ | エポキシ樹脂系 |
| ⑧ | ウレタン樹脂系 |
| ⑨ | ウレタン樹脂系 |
